KNX總線敷設的要點總結

總線規格：

KNX總線的規格是2*2*0.8mm，顏色為紅黑黃白四色，大部分情況下只會用到紅和黑這兩芯（紅正黑負），黃白兩芯只在需要輔助電源的時候才接（比如IP網關、溫控面板、觸摸屏或者第三方功能網關）。

?距離規定：

同一支線里， 總線電源離最遠端的設備距離不超過350米，所以任意兩個設備距離不能超過700米，而且一條支線的總線總長度不能超過1000米。

敷設完畢后可以用萬用表測量一下最遠端設備的電壓，只要不低于28V，就可以保證穩定的通訊，當然調試期間，在ETS上讀取設備信息時也可以看到設備電壓數據。

?走線方式：

KNX總線的敷設方式非常靈活，手拉手、星型、樹型都可以，但不能形成閉環。

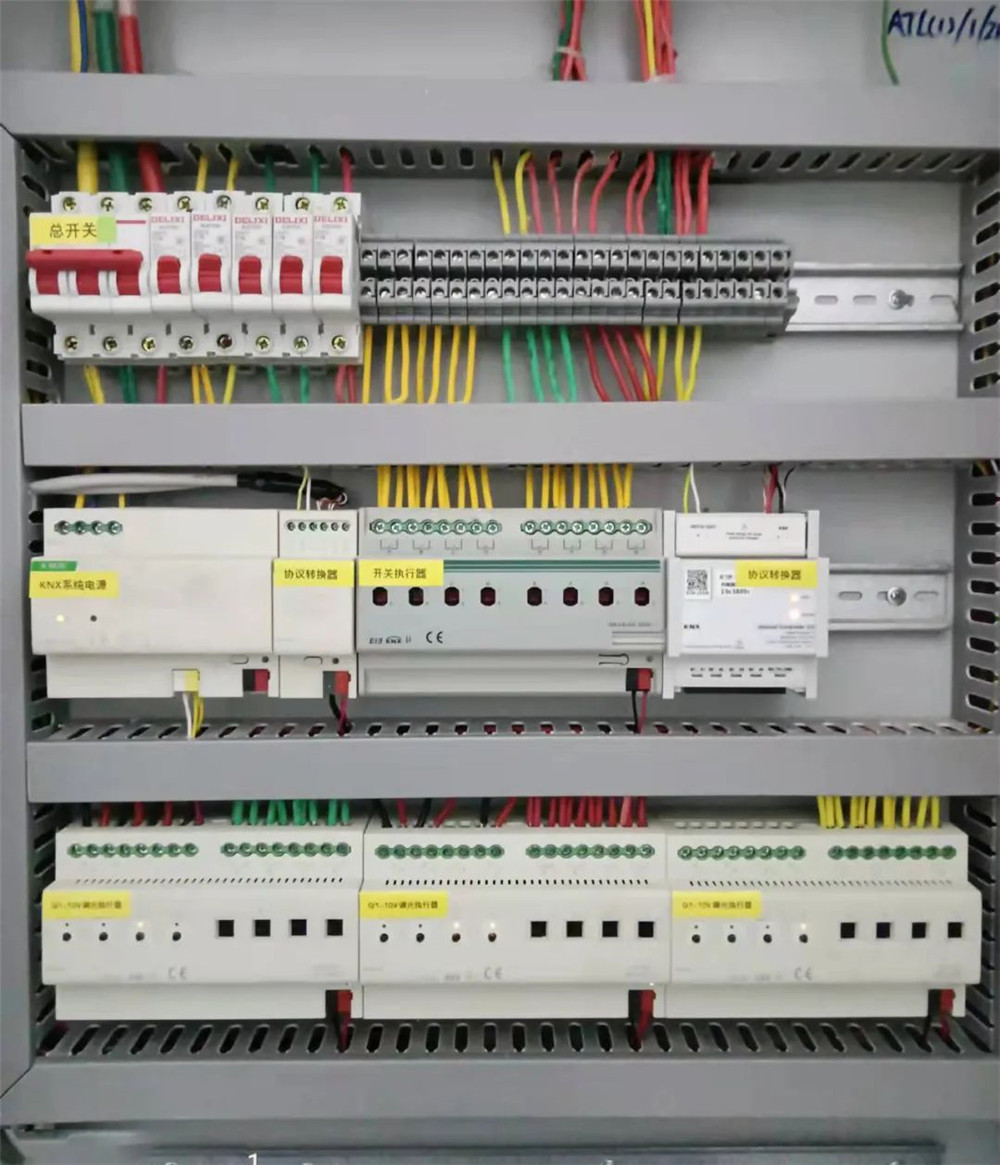

順便說一下接線方法，也是很方便簡單，撥開線皮約1厘米左右，插接到設備上的紅黑總線端子上就可以了，每個總線端子可以插接四組總線。
